GAMMA MATCH UNTUK PEMANCAR FM

berbagai macam antenna FM homebrew, salah satu yang banyak dipakai teman - teman homebrewer adalah antena dipole 1/2 lamda. Namun sering kita lihat, dipole mereka langsung di"feed" dengan kabel transmisi. secara teoritis dipole sederhana 1/2 lamda mempunyai impedansi input sekitar 72 Ohm, cocok dengan kabel transmisi 75 Ohm.

Tapi perlu diingat bahwa dipole dasar, kalau dilihat konstruksinya bersifat balanced/seimbang, sedangkan kabel kita ( coaxial ) adalah UNbalanced. idealnya perlu BALUN (dari balans ke TAK balans). Dengan perbandingan 1 : 1.

Dengan tambahan Gamma Match pada dipole, kita bisa men"feed" antena kita dengan kabel 50 Ohm langsung, misalnya RG-08 . Dan bisa di"adjust" agar impedansi input mendekati 50 Ohm UNbalanced.

Dengan cara menggeser-geser gamma rod ( shorter bar ) sehingga didapatkan SWR terendah.

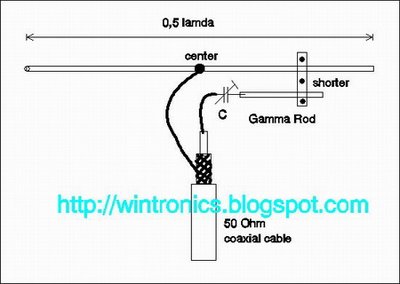

Dari gambar teoritis terlihat Capasitor variabel yang diseri dengan Gamma rod, dalam praktek untuk capasitor agar praktis, kuat dan tentu saja tahan air. digantikan dengan inner konduktor kabel coax RG-8 + dielektikumnya yang dimasukkan ke dalanm pipa aluminium 3/8" sebagai gamma rodnya.

Potong Kabel RG-8 sekitar 21 Cm, buang ground shield + jacketnya, tinggal inner konduktor + dielektrikum.

Masukkan inner + dielektrikum tadi ke aluminium 3/8 ", kupas ujung konduktor sekitar 1 cm gar bisa disolder.
Rasanya lebih jelas bila langsung dlilihat konstuksinya.
Konstruksi ini berasal dari Mas Ibrahim Noor ( bang Ahim ), makasih Infonya bang sekalian minta ijin untuk diposting.....
